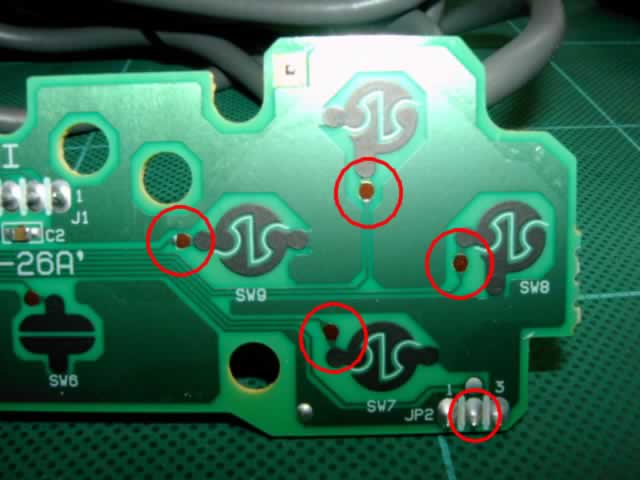

「セレクト」と「スタート」部分の取出し。 赤いリング内の銅部分にハンダがのります。

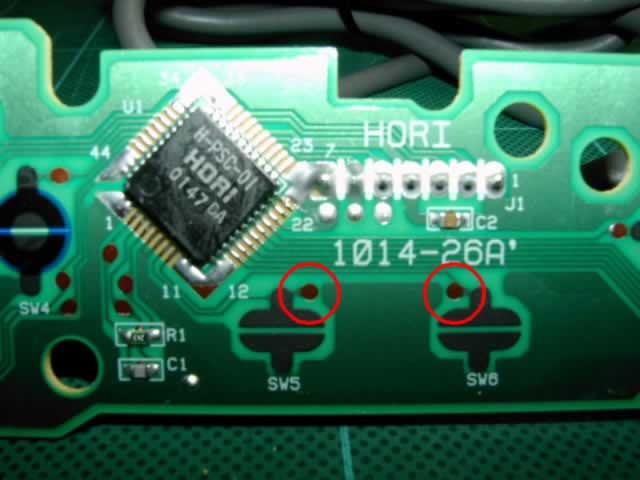

各ボタンの取出しです。
右下が「R」用ですね。さっき書き忘れたけど コモン線の隣が「L」用ですからね。

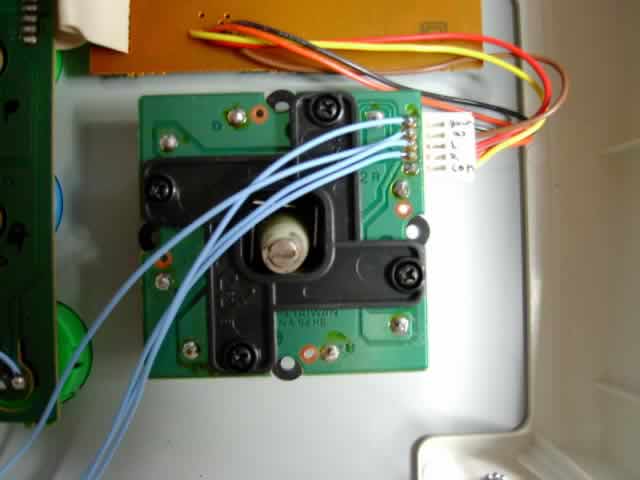

スティック側の配線です。 この写真の上から 「下」「上」「左」「右」という順番になってます
それぞれを、ホリパッドとハンダ付けです。
スイッチ側は、こんな風に... ヘボ字で書いて在るように配線しました みなさんの自由に出来ます。
スイッチの端子は、写真を拡大してしっかりと 配線してください。端子の左右を間違えると うまく動作しません!
